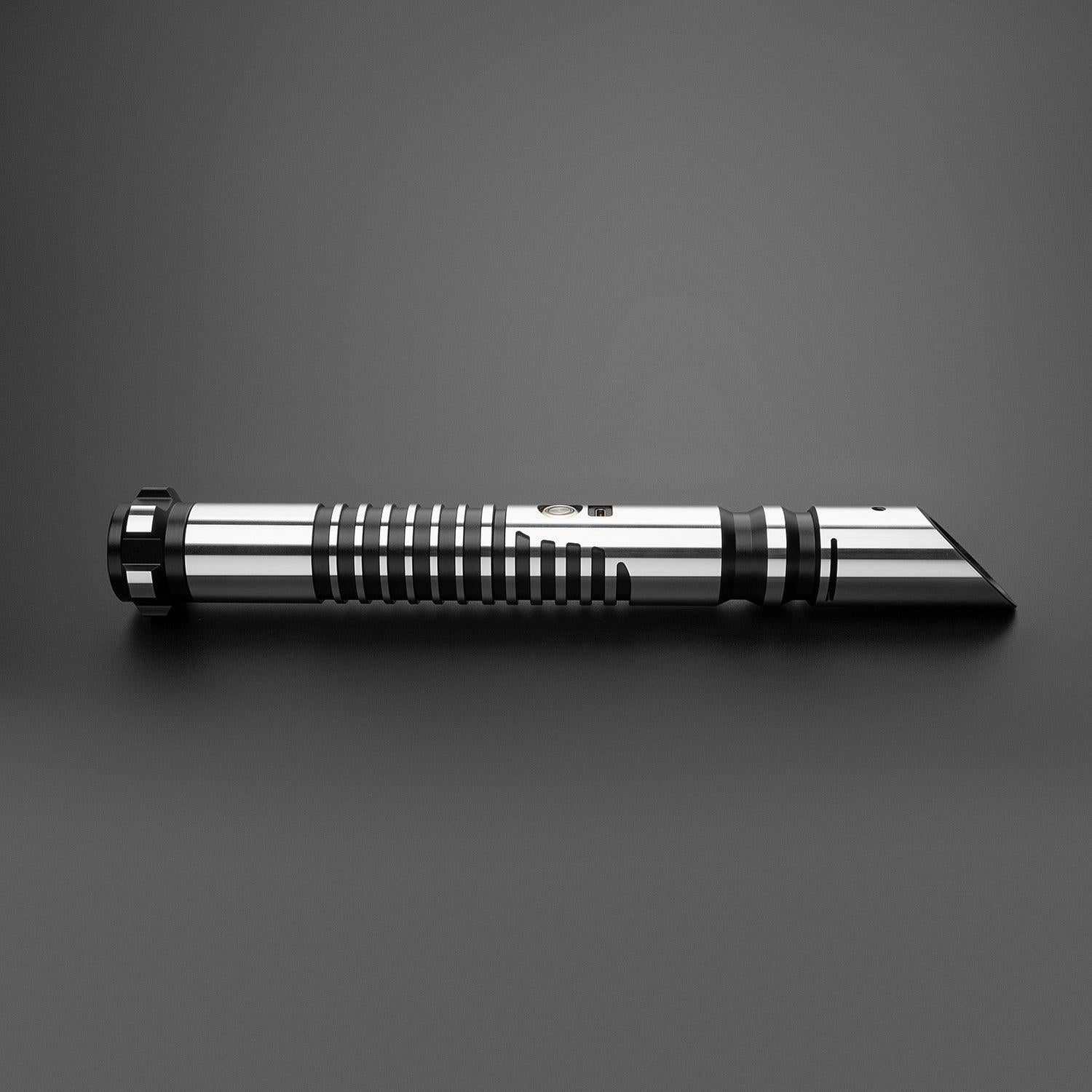

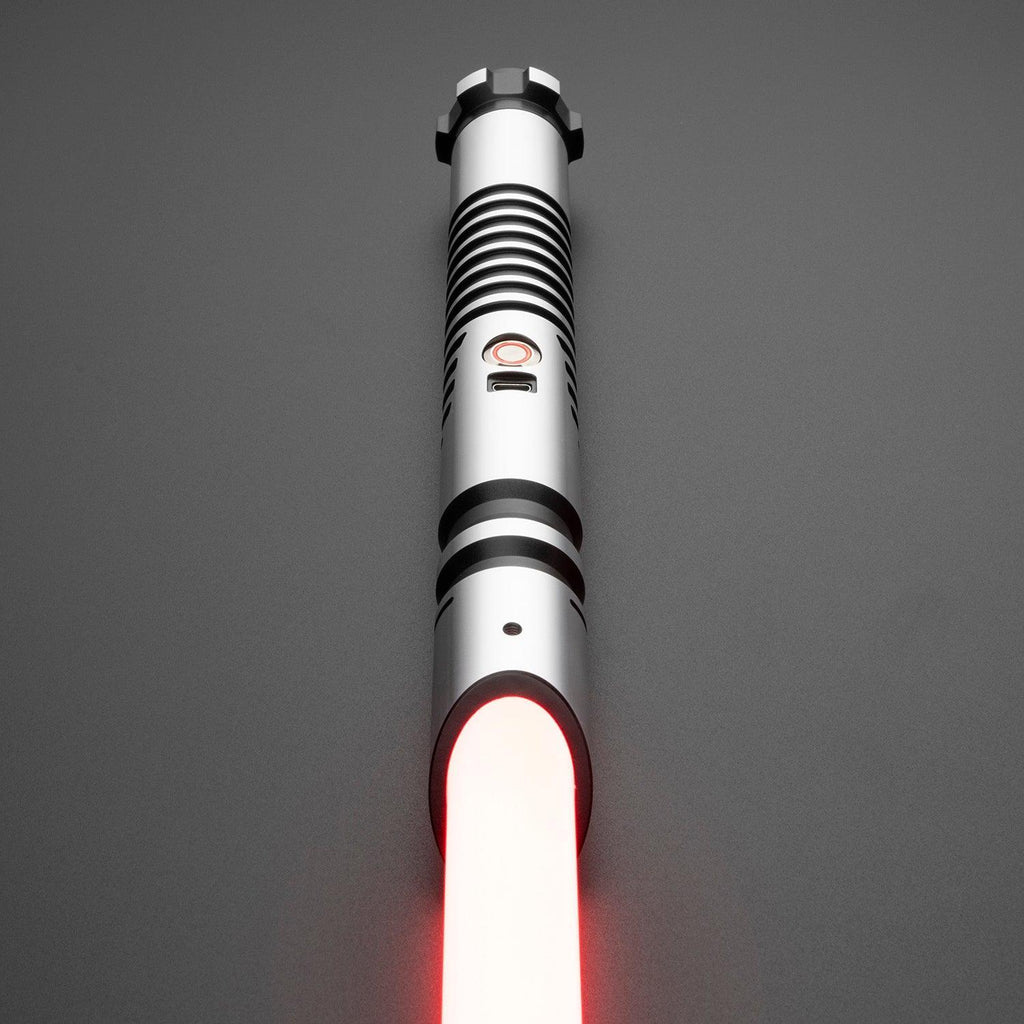

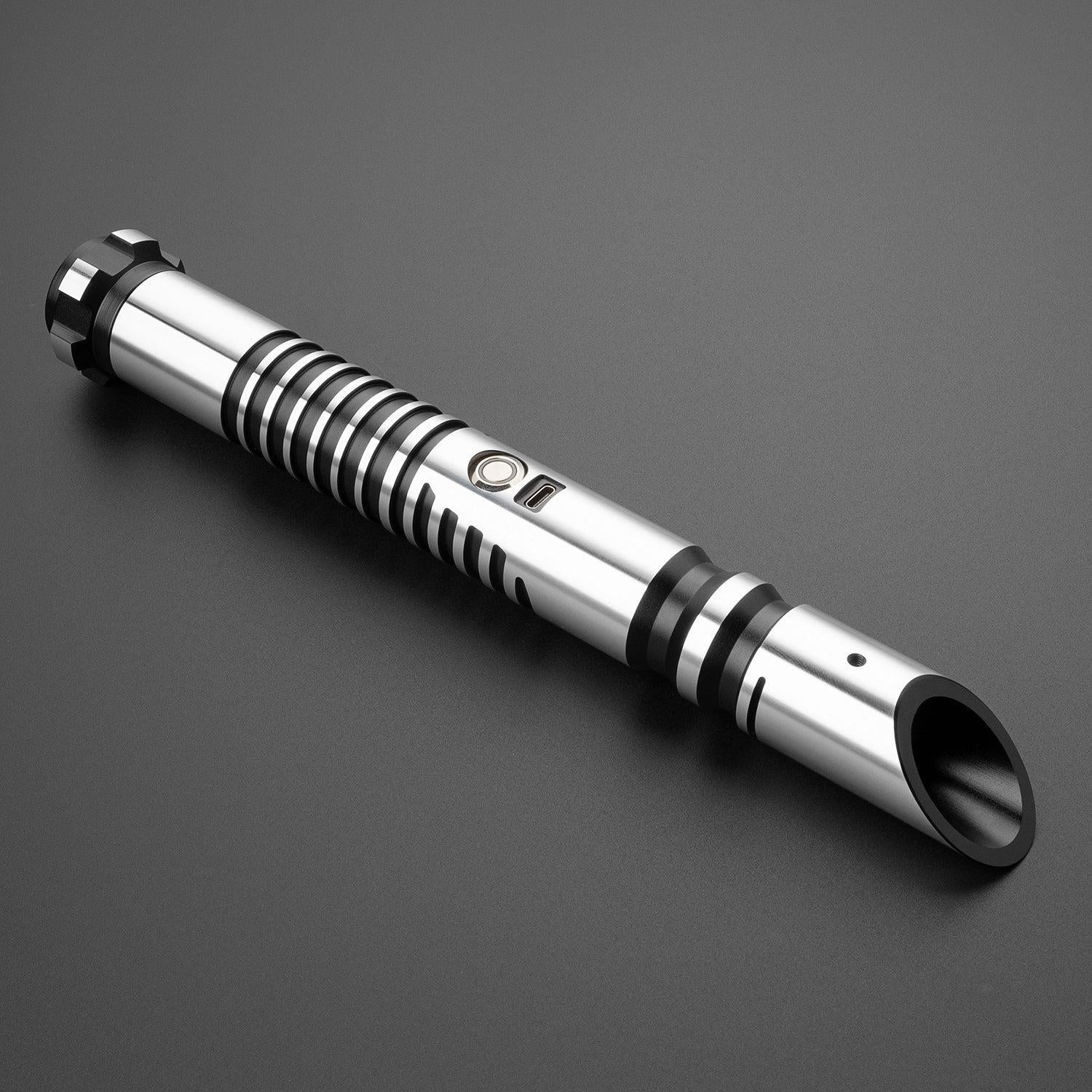

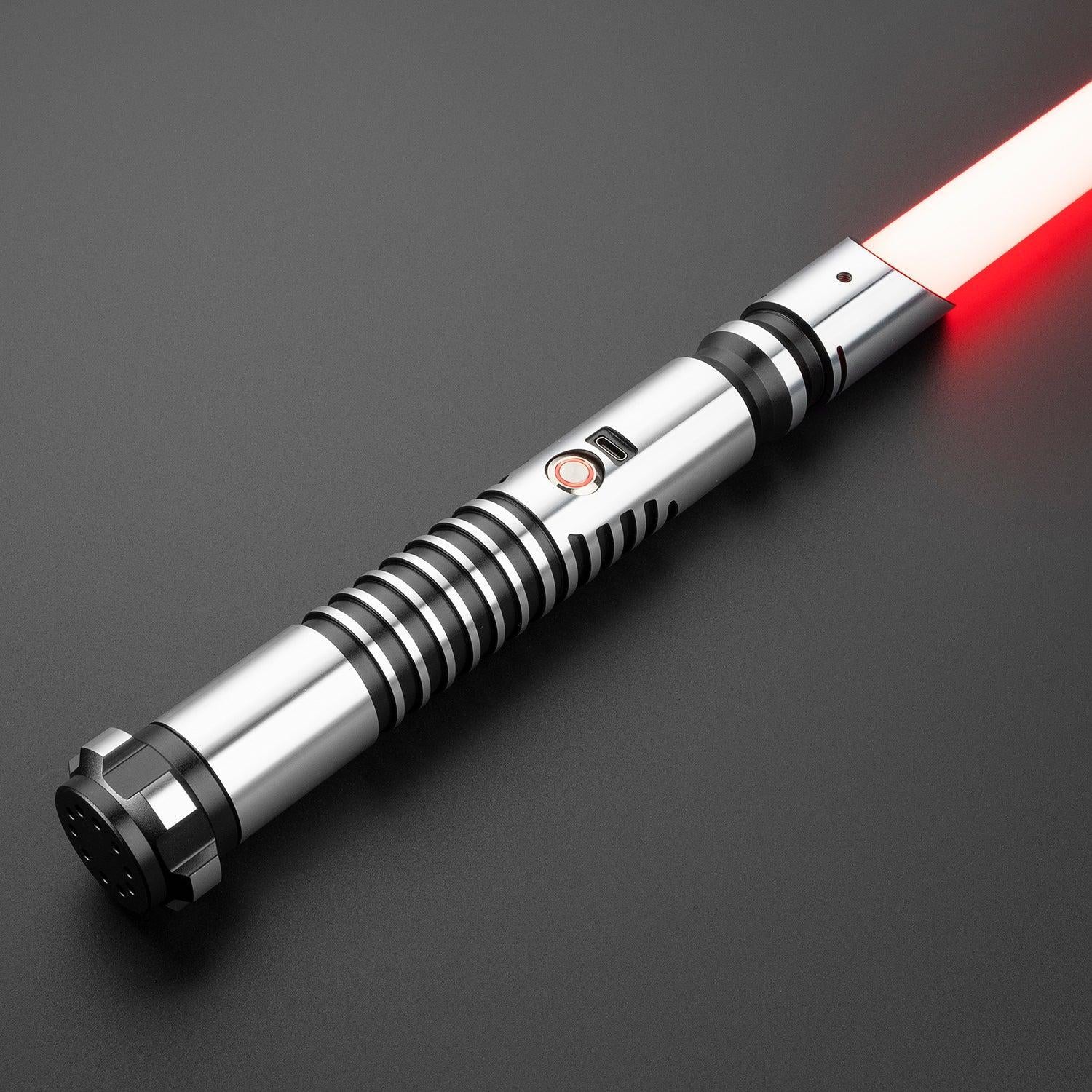

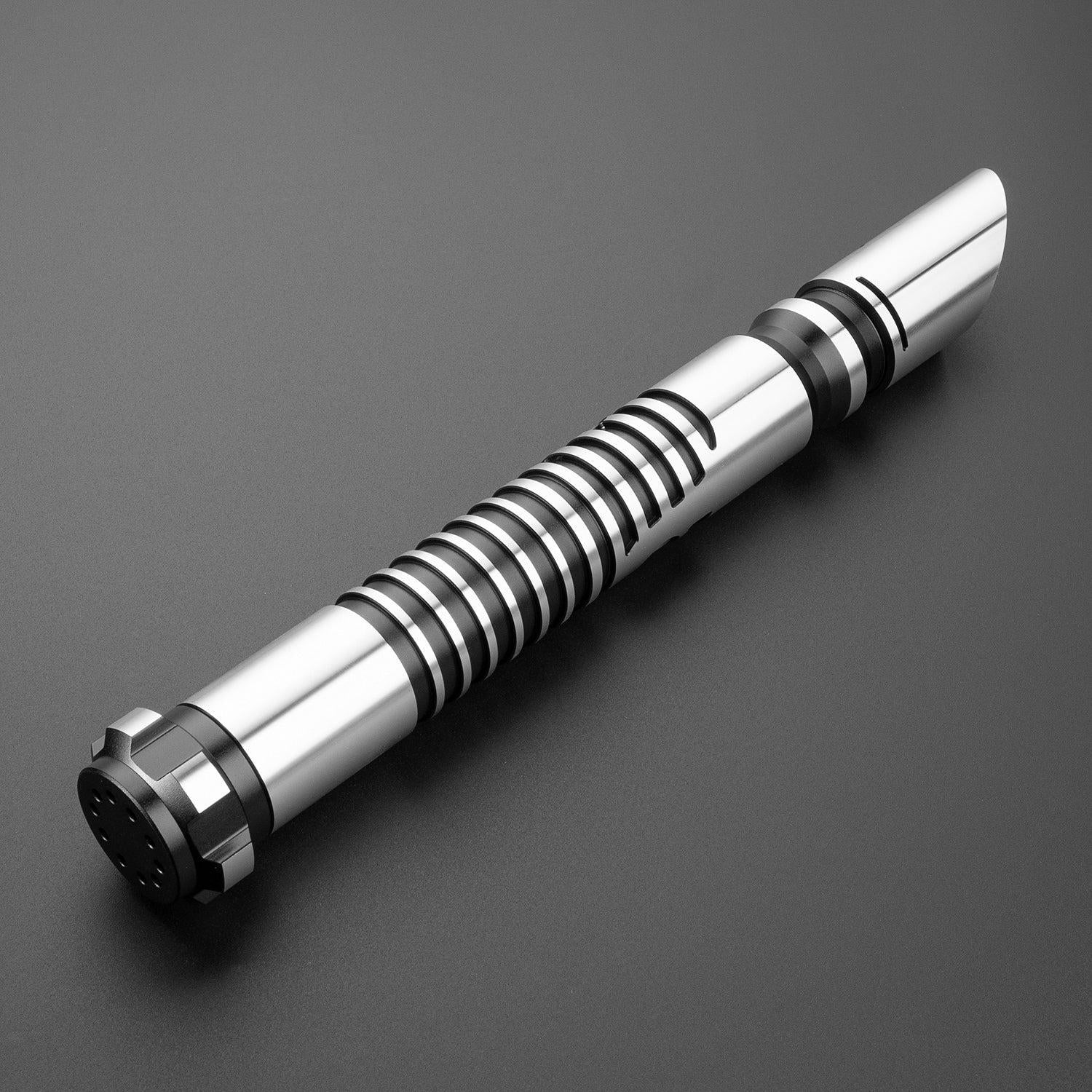

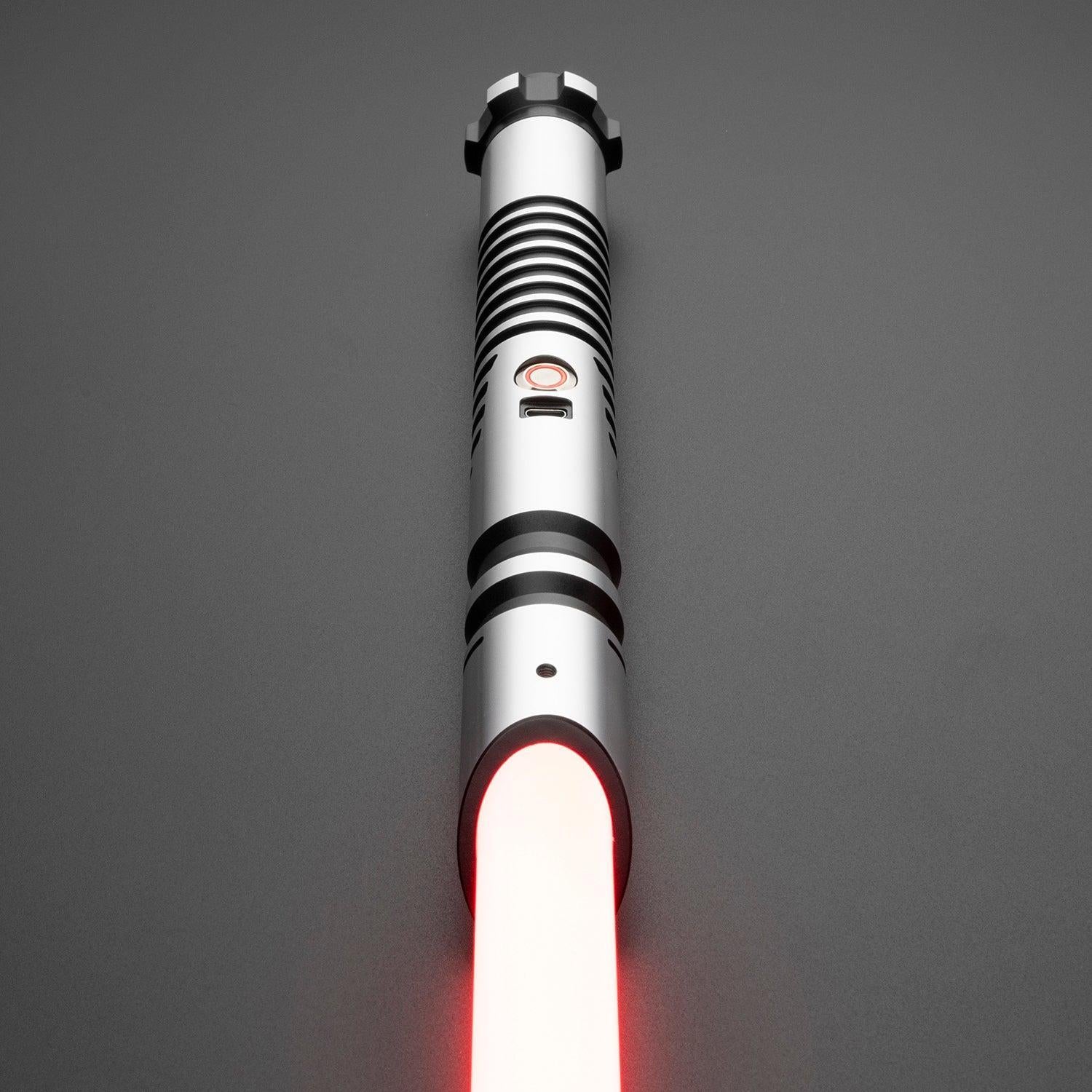

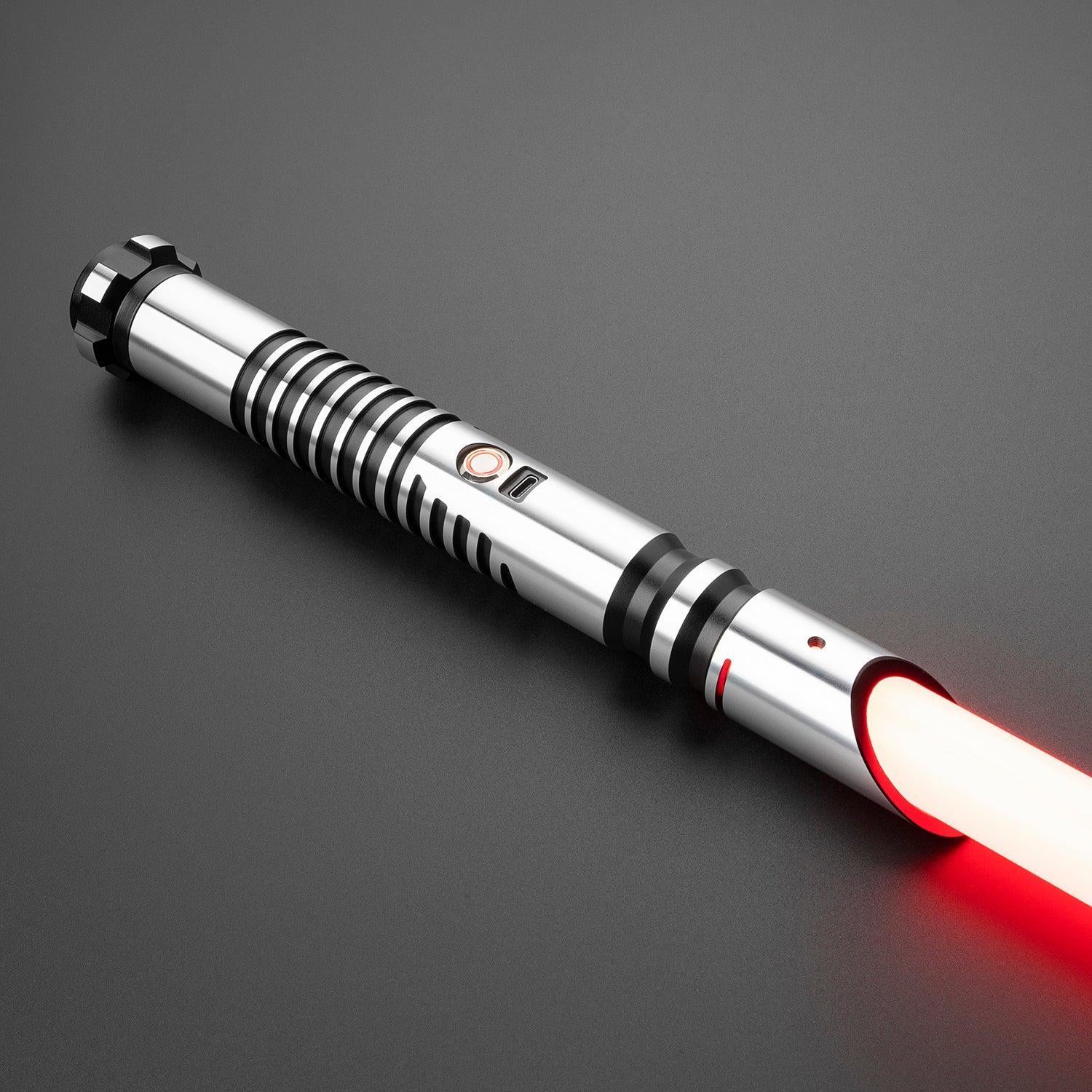

C011

Bei allen Lichtschwertern sind im Lieferumfang enthalten:

• 1 x Lichtschwert
• 1 x Transwhite 1"-Polycarbonatklinge
• 1 x USB-Ladekabel
• 1 x Innensechskantschlüssel
• 1 x Ersatzschrauben
• 1 x Anleitung

Das Produkt wird innerhalb weniger Tage aus unserem Lager in Karlsruhe als DHL-Paket an dich verschickt.

Schwerter dürfen nur mit einem 5V-USB-Ladegerät geladen werden, welches maximal 1 Ampere Ausgangsspannung hat - oder mit dem mitbestellbaren Ladegerät.

• (teil-) eloxierter Aluminiumgriff
• Herstellereigenes Soundboard "XENO V3" (inkl. Smoothswing, 16 Soundfonts, Lautstärkenwechsel, Klingenverhalten und Motion Control)
• 12 W RGB-LED
• 3,7 V 3000 mAh Li-Ionen Akku
• 2-3 W Lautsprecher
• Ladebuchse (in der Regel USB-C)

• (teil-)eloxierter Aluminiumgriff
• Herstellereigenes Soundboard "XENO V3" (inkl. Smoothswing, 34 Soundfonts, Lautstärkenwechsel, Klingenverhalten und Motion Control)
• 3,7 V 3600 mAh Li-Ionen Akku
• 2-3 W Lautsprecher
• Ladebuchse (in der Regel USB-C)
• 50 W LGTSABER RGB-Neopixel-Strip

Zusammenbau

Das Schwert wird mit einer Klinge (inkl. Staubschutzkappe) und einem Innensechskant-schlüssel geliefert. Um die Klinge im Schwert zu befestigen, wird diese, ohne Staubschutzkappe, mit dem offenen Ende, in das Schwert hineingesteckt und der/die Gewindestift(e) in den oberen beiden Bohrungen handfest mit dem Innensechskantschlüssel angezogen. Die Klinge ist nun sicher befestigt, sodass sie beim Wirbeln, Werfen oder Duellieren nicht aus dem Griff hinausfällt.

Das Schwert aus dem Ruhemodus holen

Zunächst muss das Schwert aus dem Ruhemodus in den aktiven Modus geholt werden. Dass das Schwert im Ruhemodus ist, erkennst du daran, dass der Schalter nicht leuchtet. Halte nun den Schalter gedrückt, bis der Sound „Power On“ ertönt. Nun kannst du loslegen!

Blinkender Schalter als Bedienelement

Der Schalter des Schwertes blinkt, je nach Dauer der Schalterbetätigung, ein- oder mehrfach. Dies zeigt an, welche Funktion ihr auswählt, wenn ihr den Schalter loslasst, bevor er das nächste Mal blinkt. Dabei macht es einen Unterschied, ob die Klinge des Schwertes aktiviert ist oder nicht.

Ein- und Ausschalten

Zum Einschalten des Schwertes drückst du kurz auf den Schalter. Um das Schwert wieder auszuschalten, musst du den Schalter gedrückt halten, bis es sich abschaltet.
ACHTUNG: Bitte blick bei eingeschaltetem Schwert und nicht eingesteckter Klinge niemals direkt in die LED! Hierbei kann es zu Augenschäden kommen, da es sich um eine High Power LED handelt.

Bedienung des eingeschalteten Schwertes
1. Nur Schalteraktion
Bei eingeschaltetem Schwert:

• Drücke kurz auf den Schalter: der Blaster Block Sound ertönt.
• Halte den Schalter gedrückt, bis er einmal blinkt und lasse ihn dann los: du aktivierst den Lockup, den du mit einem erneuten Drücken des Schalters wieder deaktivieren kannst.
• Halte den Schalter gedrückt, bis er zweimal blinkt und lasse ihn dann los: du aktivierst den kontinuierlichen Farbwechselauswahlmodus. Die Klingenfarbe ändert sich nun automatisch kontinuierlich. Hast du deine Farbe gefunden, bestätige diese mit einem erneuten Drücken des Schalters.

2. Schalteraktion und Gestensteuerung
Bei eingeschaltetem Schwert:

• Halte das Schwert mit der Spitze nach unten, halte den Schalter gedrückt und rotiere erst um 90° mit und dann um 90° gegen den Uhrzeigersinn um die Längsachse: du wechselst in den Twist Color Change Modus. Dies muss sehr schnell passieren. Lasse dann den Schalter los.Du kannst nun durch Drehen des Schwertes um die Längsachse die Farbe ändern. Bestätige deine Farbe mit einem Druck auf den Taster.
• Halte das Schwert mit der Spitze nach unten, halte den Schalter gedrückt und rotiere erst um 90° gegen und dann um 90° mit dem Uhrzeigersinn um die Längsachse: du wechselst in den Standard Color Change Modus. Dies muss sehr schnell passieren. Lasse dann den Schalter los.Das Schwert durchläuft nun stufenweise das Farbspektrum. Bestätige deine Farbe mit einem Druck auf den Taster.
• Mache eine Stichbewegung mit dem Schwert und drücke gleichzeitig auf den Schalter: du löst den Melt-Effekt aus. Lasse dann den Schalter los. Wenn du das Schwert in der Bewegung rotierst, kannst du die Farbe des Melt-Effektes auswählen.
• Halte das Schwert mit der Spitze nach oben und rotiere erst um 90° gegen und dann um 90° mit dem Uhrzeigersinn um die Längsachse: du schaltest das Schwert aus. Dies muss sehr schnell passieren.

Bedienung des ausgeschalteten Schwertes
1. Nur Schalteraktion
Bei ausgeschaltetem Schwert:

• Drücke kurz auf den Schalter: du schaltest das Schwert an.
• Halte den Schalter gedrückt, bis er einmal blinkt und lasse ihn dann los: du veränderst die Lautstärke des Schwertes in drei Stufen
      „Volume high“ – hohe Lautstäke
      „Volume low“ – niedrige Lautstärke
      „Mute“ – lautlos
• Halte den Schalter gedrückt, bis er zweimal blinkt und lasse ihn dann los: du veränderst das Klingenverhalten:
      „Steady“ – gleichbleibend leuchtende Klinge
      „Unstable“ – stark flackernde Klinge
      „Pulse“ – pulsierende Klinge
• Halte den Schalter gedrückt, bis er dreimal blinkt und lasse ihn dann los: der Klingenmodus wird angesagt, der bei RGB immer „Standard-Blade“ ist.
• Halte den Schalter gedrückt, bis er viermal blinkt und lasse ihn dann los: du schaltest den Clash-Effekt an oder aus.
• Halte den Schalter gedrückt, bis er fünfmal blinkt und lasse ihn dann los: du aktivierst oder deaktivierst die Gestensteuerung (Motion Control).
• Halte den Schalter weiterhin gedrückt: du wechselst die Soundbank. Eine Soundbank ist ein Satz von zueinander passenden Schwertsounds. Es ertönt ein Bestätigungssound, der den Namen der Soundbank ansagt.
• Halte den Schalter darüber hinaus für 10 Sekunden weiterhin gedrückt: du wechselt das Schwert in den Ruhemodus.

2. Schalteraktion und Gestensteuerung
Bei ausgeschaltetem Schwert:

• Halte das Schwert mit der Spitze nach oben und rotiere erst um 90° gegen und dann um 90° mit dem Uhrzeigersinn um die Längsachse: du schaltest das Schwert ein.
• Halte das Schwert mit der Spitze nach unten und rotiere erst um 90° gegen und dann um 90° mit dem Uhrzeigersinn um die Längsachse: du wechselst die Soundbank.

Laden des Schwertes

Das Schwert lädst du mit dem mitgelieferten USB-Kabel entweder über ein handelsübliches 5V-Netzteil mit maximal 1 Ampere Ladestrom in der Steckdose oder am USB-Anschluss eines Computers. Bei manchen Schwertern musst du das hintere Griffteil abschrauben, um an den USB-Port zu kommen. Sobald du das Schwert lädst, ertönt der Sound „Charging“. Die Ladedauer beträgt einige Stunden. Während des Ladevorgangs leuchtet der Schalter des Schwertes auf. Ist das Schwert fertig geladen, ertönt der Sound „Ready“.
